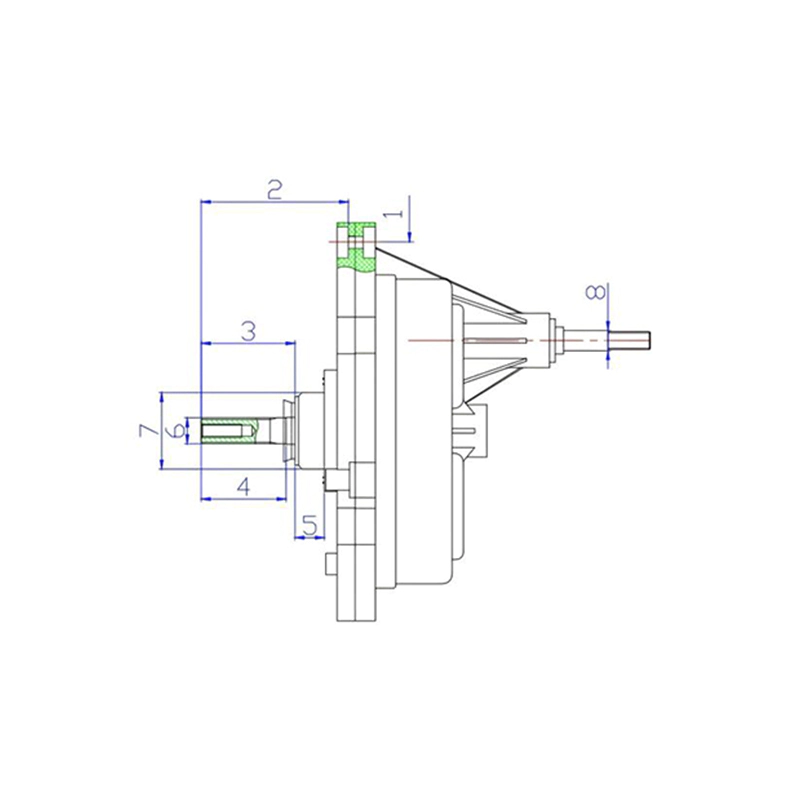

Puzdro na prevodovku práčky

1. Čo je puzdro na prevodovku práčky

Skriňa prevodovky práčky je štrukturálny kryt, ktorý obklopuje a podopiera vnútorné ozubené koleso zostavy hnacieho ústrojenstva, poskytuje ložiskové otvory, montážne výstupky a tesniace plochy, ktoré udržujú prevodový mechanizmus správne zarovnaný a zároveň ho chránia pred vonkajšou vlhkosťou. Na rozdiel od kompletnej funkčnej zostavy hnacieho ústrojenstva, a puzdro na prevodovku práčky Pojem "skriňová časť" sa týka konkrétne samotného lisovaného alebo liateho komponentu puzdra, typicky dodávaného ako dve do seba zapadajúce polovice, ktoré sú spolu pripevnené okolo ozubeného prevodu počas montáže. Skriňa nesie mechanické zaťaženie generované zaberajúcimi ozubenými kolesami a prenáša ich na šasi zariadenia prostredníctvom svojich upevňovacích bodov, vďaka čomu je výber materiálu a konštrukčné riešenie priamo relevantné pre celkovú spoľahlivosť hnacieho ústrojenstva.

Pretože prevodová skriňa je nosná konštrukčná časť a nie pohyblivá súčasť, jej výkon sa posudzuje predovšetkým podľa rozmerovej stability pri tepelnom a mechanickom namáhaní, odolnosti voči praskaniu alebo deformácii v miestach upevňovacích prvkov a jej schopnosti tlmiť hluk záberu ozubených kolies, a nie podľa rotačných charakteristík. A puzdro na prevodovku práčky ktorý zachováva tesné tolerancie diery ložiska počas celej svojej životnosti, pomáha zachovať správne zarovnanie záberu ozubených kolies, čo zase podporuje konzistentný prenos krútiaceho momentu a znižuje abnormálne opotrebovanie kontaktných plôch zubov. Výber materiálu, hrúbka steny a dizajn rebier a usporiadanie deleného tesnenia skrine sú vo všeobecnosti tri faktory, ktoré najpriamejšie odlišujú jednu konštrukciu prevodovky od druhej.

Táto stránka kategórie zhromažďuje bežné typy materiálov a štrukturálne konfigurácie používané pri výrobe prevodových skríň práčok, ich všeobecné pracovné princípy, úvahy o výbere špecifických pre aplikáciu pri výrobe OEM a popredajnej výmene a pokyny na údržbu relevantné pre kontrolu a opätovnú montáž skrine. Obsah je usporiadaný tak, aby pomohol inžinierom, obstarávacím tímom a technikom údržby vyhodnotiť možnosti prevodovky pre danú platformu hnacieho ústrojenstva práčky.

2. Bežné typy a štrukturálne charakteristiky

Výrobky zo skrine prevodovky práčky sa vo všeobecnosti vyznačujú materiálom a procesom tvarovania alebo odlievania použitým na vytvorenie krytu spolu s deleným usporiadaním použitým na uzavretie vnútorného ozubeného súkolesia. Štyri nižšie uvedené konfigurácie pokrývajú väčšinu návrhov prevodových skríň, ktoré sa v súčasnosti používajú na platformách hnacieho ústrojenstva práčok.

(1) Vstrekované technické plastové puzdro

Vystužený technický plast, bežne nylon plnený sklenenými vláknami alebo podobný polymér, je vstrekovaný do tvaru puzdra s integrovanými rebrami a výstupkami, ktoré zvyšujú tuhosť bez pridania významnej hmotnosti. Tento prístup vo všeobecnosti znižuje celkovú hmotnosť hnacieho ústrojenstva a poskytuje užitočné vlastnosti tlmenia hluku v porovnaní s pevným kovovým plášťom.

(2) Kovové puzdro odlievané pod tlakom

Tlakové liatie z hliníkovej zliatiny alebo zliatiny zinku vytvára puzdro s vyššou štrukturálnou tuhosťou a vo všeobecnosti lepšou rozmerovou stabilitou pri tepelnom cyklovaní ako plastový ekvivalent. Tento prístup sa často volí pre platformy pohonu s vyšším krútiacim momentom alebo s vyššou záťažou, kde je prioritou presnosť vývrtu ložiska pri trvalom zaťažení.

(3) Puzdro rozdelené na dva kusy

Dvojdielny dizajn deleného puzdra, spoločný pre plastové aj kovové puzdrá prevodovky, spája horný a spodný plášť pozdĺž horizontálnej deliacej línie, ktorá prechádza stredovými osami vývrtov ložiska. Toto usporiadanie zjednodušuje inštaláciu ozubeného prevodu počas montáže a umožňuje vnútornú kontrolu alebo servis bez narušenia vonkajšieho montážneho rozhrania skrine.

(4) Jednodielne tvarované puzdro s prístupovým krytom

Niektoré konštrukcie používajú jedno lisované alebo odliate hlavné telo s menším oddeleným prístupovým krytom namiesto dvoch približne rovnakých polovíc. Táto konfigurácia môže zlepšiť celkovú štrukturálnu kontinuitu okolo vývrtov ložísk, pretože deliacu čiaru pretína menej zaťažovacích dráh, aj keď vo všeobecnosti vyžaduje inú postupnosť montáže ozubeného súkolesia počas výroby.

3. Štrukturálna úloha a relatívna hmotnosť podľa typu materiálu

Konštrukčná úloha skrine prevodovky práčky sa sústreďuje na udržanie presného vyrovnania vŕtania ložísk a stability montáže pri prenose reakčných zaťažení generovaných vnútorným ozubeným prevodom na podvozok zariadenia. Pretože sa skriňa neotáča ani sa priamo nedotýka vody vo vnútri umývacej vane, jej konštrukčné priority sa líšia od komponentov rotujúceho hriadeľa a reverznej prevodovky, o ktorých sa hovorí inde v tejto skupine komponentov; tuhosť, rozmerová stabilita a tlmenie vibrácií sú primárnymi problémami, a nie odolnosťou voči rotačnému opotrebeniu.

Tabuľka nižšie zobrazuje všeobecnú relatívnu hmotnosť skrine prevodovky práčky porovnateľnej veľkosti v rámci štyroch materiálových a konštrukčných prístupov opísaných v predchádzajúcej časti. Tieto čísla predstavujú bežne pozorované relatívne porovnania naprieč súčasnými platformami hnacieho ústrojenstva práčok a sú určené skôr ako všeobecná referencia než pevná špecifikácia pre akýkoľvek jednotlivý produkt. Preskúmanie tohto porovnania pomáha objasniť, prečo sa často vyberajú plastové puzdrá vstrekované do formy, keď sú prioritami celková hmotnosť zariadenia a náklady na dopravu, zatiaľ čo puzdrá z tlakovo liateho kovu sú častejšie špecifikované, keď je primárnou požiadavkou maximálna tuhosť konštrukcie pri trvalom krútiacom momente. Vysvetľuje tiež, prečo sa konfigurácie dvojdielneho deleného a jednodielneho prístupového krytu vo všeobecnosti hodnotia skôr na základe montáže a kontinuity konštrukcie než na samotnej hmotnosti, pretože ktorýkoľvek konštrukčný štýl môže byť vyrobený z oboch materiálov. Inžinieri, ktorí hodnotia prevodovú skriňu práčky pre novú platformu, zvyčajne začínajú zvážením relatívnej dôležitosti hmotnosti, tuhosti a odolnosti proti vlhkosti a potom z tohto porovnania zúžia konkrétnu kombináciu materiálov a konštrukcie.

Ako ukazuje graf, plastové prevodové skrine vyrobené vstrekovaním sa vo všeobecnosti nachádzajú na spodnom konci rozsahu relatívnej hmotnosti, čo je v súlade s výhodou hustoty technických polymérov oproti zliatinám odlievaných kovov s porovnateľnou hrúbkou steny. Tlakovo liate kovové puzdrá sú umiestnené na vyššom konci, čo odráža väčšiu hustotu zliatin hliníka a zinku, hoci táto dodatočná hmota je vo všeobecnosti spojená s výrazne vyššou tuhosťou konštrukcie a tepelnou rozmerovou stabilitou. Dvojdielne delené a jednodielne konštrukcie prístupového krytu spadajú v tomto porovnaní do mierneho rozsahu, pretože ich relatívna hmotnosť závisí predovšetkým od toho, ktorý základný materiál bol zvolený, a nie od samotného deleného usporiadania. Stojí za zmienku, že hmotnosť je iba jedným vstupom z niekoľkých pri špecifikácii prevodovej skrine pre danú platformu; tuhosť konštrukcie, tlmenie hluku a odolnosť proti vlhkosti tiež zohľadňujú konečný výber a tieto sú zahrnuté v nasledujúcich častiach. Obstarávacie tímy zabezpečujúce zdroje a puzdro na prevodovku práčky pre konkrétnu platformu zariadenia by mal túto tabuľku považovať za všeobecnú východiskovú referenciu a potvrdiť presnú požiadavku na materiál v porovnaní s cieľovým zaťažením krútiaceho momentu a celkovou cieľovou hmotnosťou zariadenia. Pretože skutočné údaje o hmotnosti sa líšia v závislosti od veľkosti puzdra a hrúbky steny dokonca aj v rámci jednej kategórie materiálov, práca zo špecifických špecifikácií platformy počas získavania zostáva najspoľahlivejším prístupom.

4. Rozmerová stabilita naprieč tepelným cyklom

Pretože skriňa prevodovky práčky si musí počas svojej životnosti udržiavať presné zarovnanie vŕtania ložísk, jej rozmerová stabilita pri opakovanom tepelnom cyklovaní je zmysluplným technickým hľadiskom, najmä keď spotrebič zažíva teplotné výkyvy medzi okolitými podmienkami a mierne zvýšenými teplotami vznikajúcimi počas dlhšej prevádzky. Technické plasty vo všeobecnosti vykazujú vyšší koeficient tepelnej rozťažnosti ako zliatiny liateho kovu, čo znamená, že plastová prevodovka môže zaznamenať proporcionálne väčší rozmerový pohyb v danom teplotnom rozsahu, pokiaľ zloženie materiálu a dizajn rebier nie sú špeciálne navrhnuté tak, aby obmedzili tento efekt.

Čiarový graf nižšie predstavuje ilustratívny index rozmerovej stability naprieč zvyšujúcim sa počtom tepelných cyklov pre vstrekované plastové puzdrá, tlakovo liate kovové puzdrá a plastové puzdrá vystužené sklenenými vláknami, ktoré sú formulované špeciálne na zníženie tepelnej rozťažnosti. Index odzrkadľuje všeobecnú, relatívnu mieru toho, ako dobre sa udržiava vyrovnanie diery ložiska, a nie zaručenú rozmerovú toleranciu pre akýkoľvek konkrétny produkt, pretože skutočné výsledky závisia od konkrétneho zloženia polyméru alebo zliatiny, hrúbky steny a geometrie rebra použitých v danom dizajne puzdra. Toto porovnanie má pomôcť inžinierskym a údržbárskym tímom pochopiť, prečo sú vystužené plastové formulácie často špecifikované pred štandardnými neplnenými polymérmi, keď je prioritou rozmerová stabilita, a prečo tlakovo liate kovové puzdrá zostávajú bežnou voľbou pre platformy, kde je častejšia alebo výraznejšia tepelná cyklizácia. Čítanie grafu zľava doprava ukazuje, ako sa medzera v stabilite medzi typmi materiálov zväčšuje so zvyšujúcim sa počtom tepelných cyklov, čo je vzor konzistentný s kumulatívnymi mikroštrukturálnymi zmenami, ktoré ovplyvňujú nevystužené polyméry výraznejšie ako vystužené polyméry alebo kovové zliatiny. Táto zväčšujúca sa medzera je jedným z kľúčových dôvodov, prečo platformy práčok s vyšším výkonom čoraz viac špecifikujú prevodové skrine z plastu vystuženého sklenenými vláknami alebo z liateho kovu, a nie ako štandardný ekvivalent nevystuženého polyméru.

Kovová línia odlievaná pod tlakom klesá najpomalšie v zobrazenom rozsahu tepelného cyklu, čo odráža prirodzene nižší koeficient tepelnej rozťažnosti zliatin hliníka a zinku v porovnaní s polymérnymi materiálmi. Plastová línia vystužená sklenenými vláknami vykazuje strmší pokles ako kovové puzdro, ale podstatne pozvoľnejší než štandardný nevystužený polymér, čo je v súlade s vystužovacími vláknami, ktoré obmedzujú živicovú matricu a obmedzujú celkový pohyb rozmerov pri opakovaných teplotných výkyvoch. Štandardná nevystužená plastová línia v tomto porovnaní klesá najstrmšie, čo zodpovedá neplneným polymérom, ktoré majú porovnateľne menšie vnútorné vystuženie, aby odolali kumulatívnemu rozmerovému posunu v miestach vývrtov ložiska. Stojí za to zdôrazniť, že táto tabuľka predstavuje skôr všeobecné relatívne porovnanie než certifikovanú špecifikáciu tolerancie, pretože rozmerová stabilita v reálnom svete tiež do značnej miery závisí od geometrie rebier, konzistencie hrúbky steny a špecifickej zvolenej triedy polyméru alebo zliatiny. V prípade výrobných liniek OEM, ktoré špecifikujú novú skriňu prevodovky práčky, by sa výber materiálu mal zhodovať s očakávaným profilom tepelného cyklu cieľového spotrebiča, a nie s predvoleným nastavením jedného materiálu na všetkých úrovniach produktov. Pri výmene na trhu s náhradnými dielmi technici obsluhujúci stroje s vyššou záťažou alebo často používané stroje často zistia, že špecifikácia vystuženého plastového puzdra alebo puzdra z tlakovo liateho kovu tam, kde to montážne rozhranie umožňuje, znižuje frekvenciu sťažností na hluk prevodovky v porovnaní so základnou výmenou nevystuženého polyméru.

5. Aplikačné scenáre a priority výberu

Výber správnej skrine prevodovky práčky pre danú aplikáciu zahŕňa zváženie niekoľkých štrukturálnych faktorov v porovnaní so špecifickými požiadavkami cieľovej platformy hnacieho ústrojenstva. Pre výrobu OEM musí byť skriňa špecifikovaná spolu s vnútorným ozubeným prevodom a výstupným hriadeľom, pretože rozmery otvoru ložiska, umiestnenie montážneho hrdla a usporiadanie deleného tesnenia sú medzi týmito komponentmi vzájomne závislé. Pri výmene na trhu s náhradnými dielmi sa priorita posúva smerom k presnému usporiadaniu diery ložiska, montážnej ploche a materiálu puzdra pôvodného komponentu, aby sa predišlo nesprávnemu vyrovnaniu alebo hluku po opätovnej montáži.

Stĺpcový graf nižšie predstavuje všeobecné skóre priorít výberu v rámci piatich bežných hodnotiacich faktorov pre komponenty prevodovky práčky: tuhosť konštrukcie, tlmenie hluku, odolnosť proti vlhkosti, hmotnosť a efektívnosť výrobných nákladov. Tieto skóre odrážajú všeobecnú váhu, ktorá sa bežne používa pri hodnotení komponentov, a nie pevný vzorec, pretože skutočné poradie priorít sa posúva v závislosti od toho, či je puzdro určené pre kompaktnú domácu platformu alebo zariadenie s väčšou kapacitou a vyšším krútiacim momentom. Preskúmanie tejto tabuľky pred dokončením rozhodnutia o výbere zdrojov pomáha tímom obstarávateľov a inžinierov zladiť sa s tým, ktoré faktory si počas hodnotenia dodávateľov a testovania vzoriek zaslúžia najväčšiu kontrolu. Poskytuje tiež užitočný rámec na porovnávanie technických návrhov z rôznych zdrojov komponentov na rovnakom základe, a nie na sústredenie sa na jeden samostatný atribút. Pre väčšinu platforiem práčok má konštrukčná tuhosť a odolnosť proti vlhkosti tendenciu niesť neprimerane vysokú hmotnosť v porovnaní s ich zdanlivou jednoduchosťou, pretože odchýlky v týchto oblastiach bežne vedú k nesúosovosti ozubených kolies alebo vnútornej korózii po dlhšom používaní.

Ako je znázornené v tabuľke, štrukturálna tuhosť a odolnosť proti vlhkosti dosahujú alebo sú blízko vrcholu všeobecného hodnotenia priorít, tesne nasledované tlmením hluku, zatiaľ čo hmotnosť a efektívnosť výrobných nákladov, aj keď sú stále relevantné, majú vo všeobecnosti o niečo menšiu váhu pri dobre vyváženom hodnotení komponentu prevodovky. Tento vzor odzrkadľuje praktickú realitu, že skriňa prevodovky práčky umožňujúca vychýlenie ozubeného kolesa alebo prenikanie vlhkosti má tendenciu generovať problémy s hnacou sústavou po prúde skôr, ako sa sekundárne faktory, ako je hmotnosť skrine, stanú prevádzkovo významnými. Inžinieri a nákupcovia, ktorí hodnotia nového dodávateľa prevodových skríň, bežne používajú váhový rámec podobný tomuto na testovanie vzoriek štruktúry, pričom uprednostňujú kontrolu rozmerov vŕtania ložísk a kontroly tesnenia deleného vedenia popri overovaní materiálu namiesto toho, aby považovali náklady za primárny diferenciátor. V prípade platforiem určených na aplikácie s vyšším krútiacim momentom alebo častejšie používanie si konštrukčná tuhosť často zaslúži ešte väčší dôraz, než je znázornené v tejto všeobecnej tabuľke, pretože trvalé vyššie zaťaženie zvyšuje následky aj malého vychýlenia puzdra v otvoroch ložísk. V konečnom dôsledku by sa relatívna váha týchto piatich faktorov mala upraviť tak, aby odrážala špecifické zaťaženie krútiaceho momentu, prevádzkové prostredie a spoľahlivosť cieľovej platformy hnacieho ústrojenstva práčky.

6. Porovnanie profilu výkonu medzi materiálmi puzdra

Okrem individuálnych metrík, ako je samotná hmotnosť alebo tepelná stabilita, je často užitočné zobraziť celkový profil výkonu skrine prevodovky práčky v niekoľkých rozmeroch naraz. Radarová tabuľka nižšie porovnáva vstrekované plastové puzdro s kovovým puzdrom odlievaným pod tlakom v rámci piatich atribútov: tuhosť konštrukcie, tlmenie hluku, ľahká konštrukcia, odolnosť proti vlhkosti a nákladová efektívnosť. Tento typ zobrazenia viacerých atribútov pomáha inžinierskym tímom vizualizovať kompromisy namiesto toho, aby sa zamerali na jedinú špecifikáciu izolovane, pretože žiadny materiál jedného prípadu nezískal najvyššie skóre súčasne vo všetkých kategóriách. Tu uvedené bodovanie je ilustratívne a má za cieľ reprezentovať všeobecné tendencie pozorované na bežných platformách práčok, a nie certifikovanú referenčnú hodnotu pre akýkoľvek jednotlivý produkt. Porovnanie dvoch materiálov puzdra na rovnakom radarovom ráme tiež uľahčuje komunikáciu návrhových kompromisov s netechnickými zainteresovanými stranami počas preskúmania platformy alebo diskusie s dodávateľom.

Prekrývajúce sa mnohouholníky v radarovom grafe ilustrujú, že vstrekované plastové puzdro má vo všeobecnosti vyššie skóre z hľadiska tlmenia hluku, ľahkej konštrukcie a nákladovej efektívnosti, čo je v súlade s vlastnými charakteristikami tlmenia a hustoty inžinierskych polymérov diskutovaných vyššie na tejto stránke. Tlakovo liate kovové puzdro má v porovnaní s tým tendenciu dosahovať priaznivejšie skóre z hľadiska tuhosti konštrukcie a odolnosti proti vlhkosti, najmä preto, že kovové zliatiny účinnejšie odolávajú deformácii pri zaťažení a sú menej náchylné na absorpciu vlhkosti ako polymérové ​​materiály počas dlhšej doby prevádzky. Tento kompromisný vzor je pomerne typický pri porovnávaní polymérových a kovových konštrukčných komponentov v mnohých mechanických aplikáciách, nielen v rámci pohonov práčok. Toto porovnanie posilňuje opakujúcu sa tému na tejto stránke kategórie: žiadny materiál skrine prevodovky práčky nie je univerzálne lepší a správny výber závisí od prispôsobenia profilu výkonu skrine špecifickému zaťaženiu krútiaceho momentu, cieľovej hmotnosti a environmentálnej expozícii uvažovanej platformy zariadenia. Inžinierske tímy, ktoré skúmajú novú platformu práčok alebo hodnotia materiál prevodovky navrhnutý dodávateľom komponentov, môžu použiť porovnanie v štýle radaru, ako je toto, na rýchle zistenie, ktoré kompromisy sú akceptované predtým, ako sa zaviažu k finálnemu návrhu.

7. Prehľad konštrukcie typickej skrine prevodovky

Aby sa vyššie uvedená štrukturálna diskusia ľahšie vizualizovala, izometrický diagram nižšie načrtáva všeobecné usporiadanie typickej dvojdielnej skrine prevodovky práčky, ktorá zobrazuje hornú polovicu skrine, dolnú polovicu skrine, ložiskové výčnelky, ktoré podopierajú vnútorné hriadele ozubených kolies, a výčnelky upevňovacích prvkov, ktoré zvierajú dve polovice k sebe pozdĺž deliacej čiary. Tento zjednodušený štrukturálny pohľad je určený skôr na všeobecnú referenciu a orientáciu než ako presný technický výkres akéhokoľvek konkrétneho produktu. Pohľad na puzdro ako na sadu do seba zapadajúcich štrukturálnych polovíc pomáha objasniť, prečo je tesnenie s delenými líniami a umiestnenie návarku upevňovacieho prvku rovnako dôležité pre celkový výkon puzdra ako výber základného materiálu diskutovaný v predchádzajúcich častiach. Pochopenie tejto vrstvenej štruktúry tiež uľahčuje interpretáciu diskusie o výbere, o ktorej sme sa už zmienili, pretože každá označená zóna v diagrame zodpovedá inej priorite hodnotenia ako v časti 5.

Čítanie diagramu zhora nadol sa riadi postupnosťou fyzickej montáže typického dvojdielneho puzdra prevodovky, počnúc hornou polovicou puzdra, ktorá je namontovaná na ozubené súkolesie, a končiac výčnelkami upevňovacích prvkov umiestnených v blízkosti spodného okraja, ktoré obe polovice bezpečne zvierajú dohromady. Náboje vŕtania ložísk zobrazené v hornej časti hornej polovice poskytujú presné kruhové sedlá, ktoré podopierajú ložiská hriadeľa prevodovky, a ich rozmerová presnosť priamo určuje zarovnanie záberu ozubených kolies, čo je dôvod, prečo bola presnosť vŕtania ložísk zvýraznená ako najvyššia priorita hodnotenia v časti 5. Tesnenie deliacej čiary prebiehajúce pozdĺž horizontálneho spoja medzi dvoma polovicami puzdra zabraňuje vniknutiu vlhkosti a zvyškov čistiaceho prostriedku do vnútornej dutiny a 3. odzrkadľuje prvky vývrtu ložiska v hornej polovici na dokončenie podpery hriadeľa, pričom často zahŕňa aj primárne montážne rozhranie puzdra k šasi spotrebiča. Výstupky upevňovacieho prvku rozmiestnené po obvode puzdra musia byť primerane zosilnené v okolitom materiáli, aby odolali opakovanému zaťaženiu zovretím bez praskania, najmä v dizajnoch plastových puzdier, kde sú okolo každého miesta upevňovača bežne pridané rebrá na vystuženie výstupkov. Pohľad na prevodovú skriňu ako zhodnú dvojicu štrukturálnych polovíc, a nie ako na jedinú generickú skriňu, je užitočným mentálnym modelom pri porovnávaní možností zdrojov alebo diagnostike zlyhania poľa súvisiaceho s nesúososťou alebo únikom.

8. Výrobné úvahy pre OEM a popredajné dodávky

Dôsledná kontrola výrobného procesu má priamy vplyv na to, ako dobre funguje prevodová skriňa práčky po inštalácii, najmä s ohľadom na rozmerovú presnosť otvoru ložiska, rovinnosť delenej línie a konzistenciu materiálu v rámci výrobných šarží. Výrobcovia OEM vo všeobecnosti vyžadujú tesnú konzistenciu medzi jednotlivými dávkami, pretože aj malé rozmerové posuny v polohe otvoru ložiska môžu ovplyvniť zarovnanie záberu ozubeného kolesa, keď je puzdro spárované s ozubeným prevodom dodávaným samostatne pre rovnakú platformu. Dodávatelia na trhu s náhradnými dielmi čelia súvisiacej, ale zreteľnej výzve, pretože skriňa náhradnej prevodovky musí zodpovedať rozloženiu otvoru ložiska pôvodného zariadenia, pôdorysu montáže a usporiadaniu deleného tesnenia dostatočne blízko, aby sa po inštalácii zabránilo vzniku nových problémov s hlukom alebo prenikaním vlhkosti, aj keď sa pôvodný model zariadenia už nevyrába.

Spoločnosť Cixi Gaite Electric Co., Ltd., založená v roku 2002 so sídlom v Ningbo, Zhejiang, zamerala svoju výrobnú činnosť špecificky na hlavné komponenty hnacieho ústrojenstva práčky, vrátane reduktorov, synchronizátorov a štrukturálnych prevodových skríň, v ktorých sú umiestnené, pre výrobcov OEM aj pre aplikácie na trhu s náhradnými dielmi. Spoločnosť, ktorá pôsobí s výrobnou základňou s rozlohou približne 10 000 metrov štvorcových, postavila svoje výrobné procesy na špecifických požiadavkách na presnosť vŕtania ložísk a tesnenie delenej línie, ktoré sú spojené s komponentmi prevodovky práčky, vrátane úvah o tuhosti a odolnosti proti vlhkosti, o ktorých sa hovorí na tejto stránke. Toto dlhodobé zameranie na úzku, mechanicky príbuznú skupinu produktov, a nie na široký katalóg komponentov na všeobecné účely, podporuje konzistentné riadenie procesov v rámci výrobných sérií a umožňuje užšiu koordináciu so zákazníkmi v oblasti štrukturálnych a materiálových špecifikácií počas fázy získavania zdrojov.

Pre obstarávacie tímy, ktoré hodnotia dodávateľa prevodovky práčky, je vo všeobecnosti užitočné požiadať o vzorky jednotiek na kontrolu rozmerov vŕtania ložísk, kontroly rovinnosti delených línií a záťažové testovanie nástavca spojovacieho prvku pred zadaním výrobnej zákazky, bez ohľadu na to, o ktorom výrobcovi sa uvažuje. Kontrola sústrednosti vývrtu, povrchovej úpravy s delenými líniami a integrity rebier a výstupkov na malej dávke vzoriek poskytuje spoľahlivejšiu indikáciu očakávaného výkonu v teréne ako kontrola samotného technického výkresu.

9. Návod na údržbu a inštaláciu

Správna inštalácia a pravidelné kontroly pomáhajú predĺžiť životnosť skrine prevodovky práčky a znižujú pravdepodobnosť predčasného nesprávneho nastavenia alebo opotrebovania súvisiaceho s vlhkosťou. Nasledujúce postupy bežne odporúčajú technici údržby pracujúci na platformách hnacieho ústrojenstva práčok.

1. Pred inštaláciou sa uistite, že rozloženie otvoru ložiska, montážna stopa a materiál náhradnej prevodovky sa zhodujú s pôvodným komponentom, pretože nezhodné rozloženie otvoru je častou príčinou nesúosovosti ozubeného kolesa.
2. Pred opätovnou montážou skontrolujte, či nie je poškodené tesnenie delenej línie alebo tesniaci povrch, pretože poškodené tesnenie delenej línie môže umožniť prenikanie vlhkosti do puzdra, aj keď sú otvory ložísk v dobrom stave.
3. Skontrolujte, či výstupky upevňovacích prvkov nie sú prasknuté okolo miest montážnych skrutiek, najmä na dizajnoch plastových puzdier, pretože opakované prílišné uťahovanie môže postupne oslabiť okolitý materiál.
4. Upevňovacie prvky puzdra uťahujte rovnomerne a na špecifikovanú hodnotu namiesto nadmerného uťahovania, pretože nerovnomerná alebo nadmerná upínacia sila môže narušiť deliacu líniu a ovplyvniť zarovnanie otvoru ložiska.
5. Pravidelne kontrolujte nezvyčajný hluk ozubeného kolesa alebo viditeľnú vlhkosť na deliacej línii skrine počas prevádzky, čo môže naznačovať skoré opotrebenie tesnenia predtým, ako dôjde k výraznejšiemu problému s vyrovnaním.
6. Zaznamenajte si dátum inštalácie a pozorované prevádzkové podmienky, najmä kolísanie okolitej teploty a frekvenciu používania, aby ste mohli predvídať intervaly výmeny pre budúce plánovanie údržby.

Dodržiavanie týchto krokov nevylučuje možnosť opotrebovania komponentov v priebehu času, pretože všetky komponenty prevodovej skrine sa za normálnych prevádzkových podmienok postupne opotrebovávajú, ale dôsledná inštalačná prax a pravidelná kontrola vo všeobecnosti pomáhajú identifikovať včasné varovné signály skôr, ako porucha preruší prevádzku zariadenia.

10. Často kladené otázky

(1) Aký je rozdiel medzi prevodovkou a prevodovkou na práčke?

Prevodová skriňa sa vzťahuje konkrétne na konštrukčný prvok krytu, ktorý uzatvára a podopiera vnútorné ozubené koleso, zatiaľ čo prevodovka sa všeobecne vzťahuje na kompletnú zabalenú jednotku, ktorá obsahuje prevodovú skriňu spolu s vnútorným ozubeným kolesom, synchronizátorom a zostavou výstupného hriadeľa. V praxi je prevodová skriňa jedným konštrukčným komponentom v rámci kompletnej zostavy prevodovky.

(2) Ako zistím, aký materiál prevodovky potrebuje moja platforma práčky?

Identifikácia vhodného materiálu vo všeobecnosti začína cieľovým zaťažením krútiaceho momentu a očakávaným pracovným cyklom platformy zariadenia, pretože vstrekované plastové a tlakovo liate kovové puzdrá zodpovedajú rôznym konštrukčným a hmotnostným kompromisom, ako je uvedené v častiach 3 a 6 tejto strany. Najspoľahlivejším spôsobom, ako potvrdiť presnú zhodu pred objednaním náhradného dielu, je kontrola rozloženia otvoru ložiska pôvodného komponentu, montážnej stopy a triedy materiálu oproti referenčným údajom výrobcu.

(3) Má materiál prevodovej skrine významný vplyv na dlhodobé nastavenie prevodovky?

Materiál prevodovky je jedným z niekoľkých faktorov ovplyvňujúcich dlhodobé vyrovnanie spolu s kvalitou inštalácie, frekvenciou tepelných cyklov a presnosťou vývrtu ložiska pri výrobe. Ako je znázornené v časti 4, vystužené plastové puzdrá a tlakovo liate kovové puzdrá vo všeobecnosti vykazujú pomalší relatívny pokles rozmerovej stability v porovnaní so štandardnými nevystuženými plastovými puzdrami za podobných podmienok tepelného cyklu, hoci skutočné výsledky sa líšia podľa použitia.

(4) Dá sa prasknutá skriňa prevodovky opraviť namiesto výmeny?

Menšie poškodenie povrchu mimo otvorov ložiska alebo výčnelkov upevňovacieho prvku možno niekedy vyriešiť bez úplnej výmeny, ale prasknutie v blízkosti otvoru ložiska alebo výčnelku upevňovacieho prvku vo všeobecnosti ohrozuje štrukturálnu integritu takým spôsobom, že úplná výmena puzdra je spoľahlivejšou možnosťou, pretože tieto oblasti priamo ovplyvňujú zarovnanie ozubených kolies a bezpečnosť upnutia.

(5) Aké informácie by som mal poskytnúť pri získavaní skrine prevodovky práčky od výrobcu?

Užitočné informácie zvyčajne zahŕňajú platformu zariadenia alebo referenciu modelu, rozmiestnenie a rozmiestnenie diery ložísk, rozmery montážnej plochy, očakávané zaťaženie krútiaceho momentu a preferovanú kategóriu materiálu, pretože tieto podrobnosti pomáhajú výrobcovi odporučiť vhodný materiál puzdra a konštrukčný dizajn.
